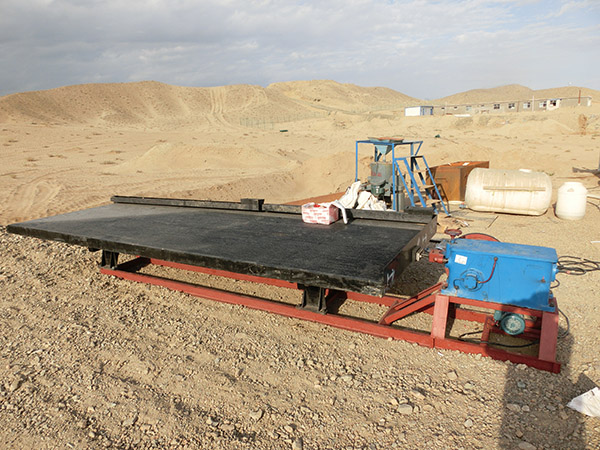

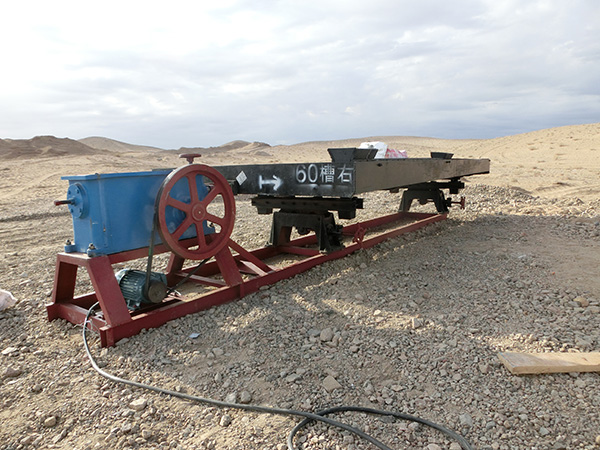

搖床
搖床基本概述
搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。可用于粗選、精選、掃選等不同作業，選別粗砂（2-0.5mm）、細砂（0.5-0.074mm）、礦泥（-0.074）等不同粒級。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。
搖床的工作方式
搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。
因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，最后被分成精礦、中礦和尾礦。
搖床的特點
6-s搖床具有富礦比高，選別效率高，看管容易，便于調節沖程。在改變橫向坡度和沖程是仍可保持床面運行平衡，彈簧放置在箱體內，結構緊湊，且能依次得出最終精礦和最終尾礦。
搖床參數
| 型號參數 | 4500×1830 | 3000×1300 | 2100×1050* | |||||||
| 粗砂 | 細砂 | 礦泥 | 粗砂 | 細砂 | 礦泥 | 粗砂 | 細砂 | 礦泥 | ||
床面尺寸 | 長度mm | 4500 | 4500 | 4500 | 3000 | 3000 | 3000 | 2100 | 2100 | 2100 |
| 傳動端寬mm | 1830 | 1830 | 1830 | 1300 | 1300 | 1300 | 1050 | 1050 | 1050 | |
| 精礦端寬mm | 1500 | 1500 | 1500 | 1050 | 1050 | 1050 | 850 | 850 | 850 | |
給礦粒度 | 2.5-0.5 | 0.5-0.1 | ＜0.1 | 1.5-0.5 | 0.5-0.1 | ＜0.1 | 1.5-0.5 | 0.5-0.1 | ＜0.1 | |
| 處理能力（t/d） | 12-30 | 8-20 | 5-15 | 4-12 | 2-8 | 1-5 | 1-5 | 0.5-3 | 0.2-2 | |
| 給礦濃度（％） | 20-35 | 15-25 | 10-20 | 20-35 | 15-25 | 10-20 | 20-35 | 15-25 | 10-20 | |
| 沖程 | 15-22 | 11-16 | 7-14 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | |
| 沖次（次/分） | 280-320 | 300-340 | 320-360 | 280-320 | 300-340 | 320-360 | 280-320 | 300-340 | 320-360 | |
| 清洗水量（t/h） | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | |
| 電機功率（Kw） | 1.1 | |||||||||
| 傳動機構 | 粗砂、細砂：6－S;礦泥：CC-2 | |||||||||
| 備注：以上為通用規格型號，可根據客戶工況特點定制淘金設備。 | ||||||||||
